ZJQM-5P型自救器智能气密检测仪（扫码打印型）

一、概述

产品特点：

1、 具备扫码功能，可扫描带电子标签的自救器，将自救器信息记入检测记录。

2、 检测记录存储功能，自动将每次的检测过程存入设备，检测记录读出，可打印。检测记录内容如下

3、具备打印功能，可用标签纸将自救器检测结果直接打出，贴于自救器。

4、以STM32处理器技术为核心，采用触摸屏与STM32处理器交互数据,自动处理检测数据，给出检测结果。

5、通过压力传感器测定初始压力，STM32处理器自动控制电动气泵开启加压。

6、通过STM32处理器控制气泵和电磁阀通断，控制检测过程。

ZJQM-5P自救器智能气密检测仪，增加扫码存储打印功能，可对带电子标签的自救器扫码检测，并将检测结果直接打出，检测结果存储在设备U盘，便于记录保存，查看。

二、结构特征与工作原理

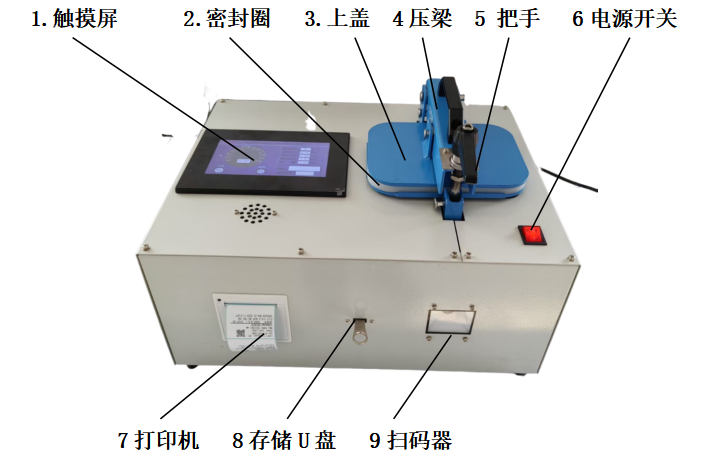

1、仪器的结构特征如图所示：

仪器由控制系统、主机、显示器、封压装置、打印机、扫码器、存储U盘及管路系统等部件构成。

2、工作原理

扫码读出自救器信息存入设备，气泵自动加压到压力值，沿连接管路系统传递至压力表，测得压力值，控制系统根据参数给出检测结果并存入设备，同时可将检测结果打印出来。

三、技术性能：

1、响应时间

正压检测时间：≤1min；

2、检测范围

正压检测：≤20KPa；

1、 触摸屏

高可靠的工业触摸屏 SDWb070S14C

2、 扫码器

高速扫码器

3、 打印机

工业仪器多接口打印机

4、 存储容量

16G

5、 电气参数

（1）、压力变送器：

KH-805，测量范围：0～20kpa；精度0.5级，输出4-20ma ,12v电源

（2）、气泵

KYK60CPM气泵 。

（3）、电磁阀：

高气密性。

8、外形尺寸：480×360×370，重量11KG

四、硬件选择

1、单片机采用高可靠的STM32系列

2、高速扫码模块

3、大容量存储16G

4、工业热敏打印机，可打印标签纸，热敏纸

5、系统气路耐压0.5MPa。

6、电源具备防雷击浪涌保护、接地保护、过载保护等功能。

7、主要仪器仪表及触摸屏，全部采用工业级产品。

8、触摸屏：工业触摸屏，DC12V供电，7寸，以太网通讯。
